前言：此款穩壓器主要用于醫療DR設備。
1、產品介紹

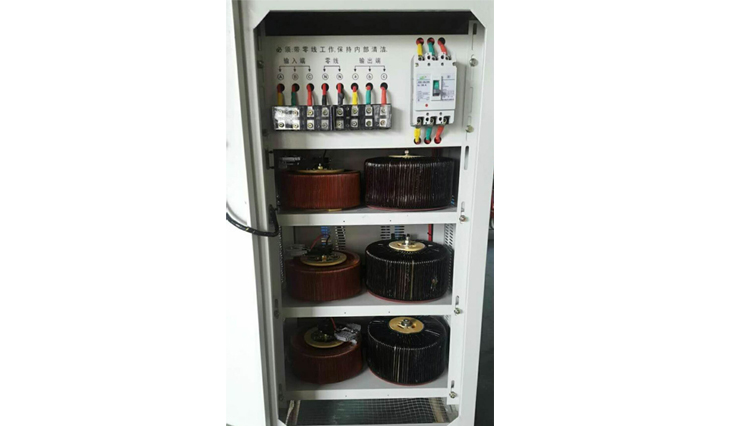

TNS系列自動交流穩壓器是由接觸式調壓器及自動控制電路組成。對電壓信號進行取樣、放大再控制伺服電機帶動轉臂及電刷按所需方向轉動，使輸出電壓調整到額定值而達到穩壓目的。性能指標完全符合Q/ZT 78標準。
該穩壓器具有外型美觀大方、體積小、重量輕、自身功耗低、各種保護功能齊全、穩定可靠、輸出波形失真小的特點。可廣泛應用于工業生產、科學研究、醫療衛生、家用電器等電網電壓波動大或電網電壓季節變化大的地區，能給任意負載提供優質電源。符合標準：JB/T 10089、Q/ZT 78。
2、工作條件
2.1 環境溫度：-5℃- +40℃。
2.2 相對濕度：不大于90%(溫度為+20℃)。
2.3 安裝地點的海拔高度不超過4000m。
2.4 安裝：安裝環境應通風良好，無明顯污穢、腐蝕性氣體、粉塵、可燃物和可燃氣體。
3、主要參數
|
穩壓范圍 |
280-430V(其他電壓可定制) |
|
輸出電壓 |
380V(可定制其他輸出電壓) |
|
穩壓精度 |
±3% |
|
工作頻率 |
50/60Hz |
|
顯示 |
模擬電壓表 (可定制LED或者LCD顯示) |
|
工作效率 |
≥98% |
|
環境溫度 |
-10 to +40°C |
|
海拔限制 |
≤4000m |
|
工作濕度 |
≤90% |
|
防護等級 |
≥5MΩ |
|
波形畸變 |
無 |
|
保護功能 |
欠壓, 過壓,短路, 缺相 (單相無)備注：可定制過載保護，相序保護，通訊接口 |
|
穩壓速度 |
<1s (輸入電壓波動 ±10%) |
|
功率因數 |
0.6-0.8(根據負載類型) |
|
調節方式 |
伺服電機控制無級調整 |
|
變壓器 |
環形變壓器（無噪聲，損耗小） |
|
防護等級 |
IP20 (可定制: IP44, IP54, etc) |
4、結構特點
|
產品的輸出容量與輸入電壓值存在密切聯系,輸出容量曲線詳見圖1。
當輸入相電壓低于198V(三相線電壓342V)時產品的額定輸出容量就會減小；
當選擇輸出電壓為110V時輸出容量僅為額定容量的50%； |
圖（一） |
5、訂貨須知
為了您的使用安全，訂貨時請仔細閱讀以下選型要求及注意事項：
5.1 該系列三相產品輸入、輸出為三相四線制連線，故使用時一定要接零線使用；
5.2 三相穩壓電源在作單相應用或三相應用時，每相輸出大容量為整機標稱容量的三分之一。
5.3 一般情況下在選型時按用電設備的額定功率、開機浪涌電流、感性或容性負載情況來合理選擇穩壓
電源，其輸出容量應留有充分的余量，特別是沖擊性的負載選型時余量要更大，具體選型安全系數見表1
|
負載性質 |
設備類型 |
安全系數 |
選擇穩壓器容量 |
|
純阻性負載 |
白熾燈、電阻絲、電爐等設備 |
1.1-1.3 |
≥1.1-1.3倍負載總功率 |
|
感性、容性負載 |
熒光燈具、風機、水泵、空調、電冰箱等 |
2.5-3 |
≥2.5-3倍負載總功率 |
5.4 當輸入電壓低于198V時，穩壓器的輸出容量就有所下降，故要減輕負載降額使用，以免過載，具體特性見圖1；分別使用220V輸出或同時使用時，大總輸出電流均不得超過額定輸出電流，使用110V輸出時大容量僅為額定容量的一半，當輸入電壓低于198V時，也應參照圖1曲線按比例降容使用，以免過載。
